Hướng Dẫn Kỹ Thuật Cắt Vòng Từ Cho Barrier Tự Động

Cắt vòng từ cho barrier tự động là công đoạn quan trọng giúp hệ thống phát hiện phương tiện và vận hành an toàn. Vòng dây được lắp dưới mặt đường, kết nối với bộ dò vòng từ để nhận biết xe và gửi tín hiệu đến bộ điều khiển barrier.

1. Chuẩn bị trước khi cắt vòng từ

Trước khi thi công, cần xác định vị trí lắp đặt, kích thước vòng dây và đường dẫn về bộ dò. Các dụng cụ cần thiết gồm máy cắt rãnh, dây vòng từ chuyên dụng, thiết bị vệ sinh rãnh và vật liệu trám kín phù hợp.

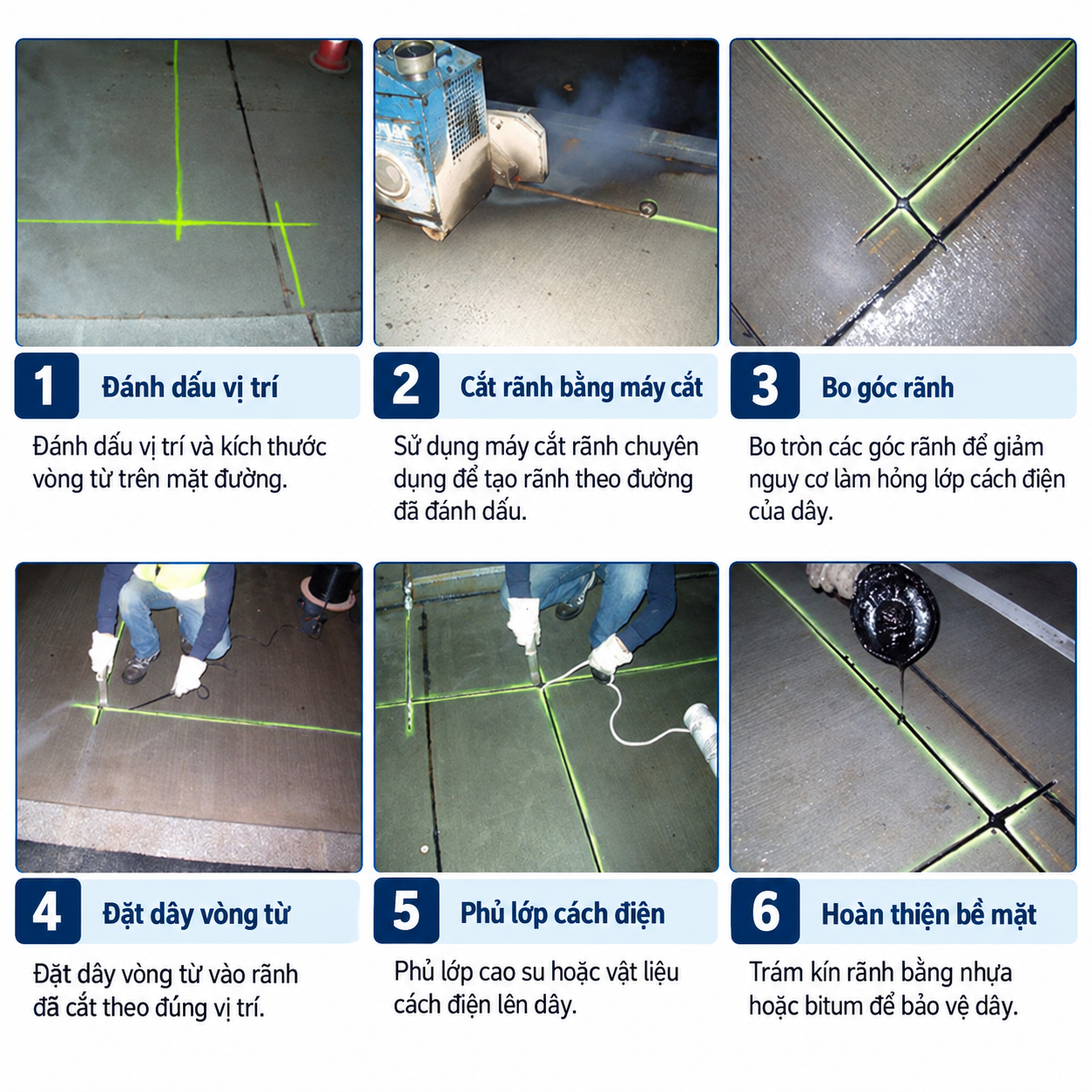

2. Các bước cắt vòng từ đúng kỹ thuật

Bước 1: Đánh dấu vòng từ

Xác định vị trí và đánh dấu vòng dây trên mặt đường theo kích thước làn xe và hướng dẫn của nhà sản xuất.

Bước 2: Cắt rãnh

Sử dụng máy cắt chuyên dụng để tạo rãnh theo đường đã đánh dấu. Kích thước rãnh phải phù hợp với loại dây, mặt đường và yêu cầu kỹ thuật của bộ dò.

Bước 3: Vệ sinh rãnh

Loại bỏ bụi bẩn, đá vụn và kiểm tra cạnh rãnh để tránh làm hỏng lớp cách điện của dây.

Bước 4: Luồn dây vòng từ

Đặt dây theo chu vi vòng từ với số vòng phù hợp theo tài liệu kỹ thuật. Tránh kéo căng, làm xoắn hoặc gây tổn thương dây.

Bước 5: Xoắn dây dẫn

Xoắn đều hai đầu dây dẫn từ vòng từ về bộ dò để hạn chế nhiễu tín hiệu.

Bước 6: Trám kín và kiểm tra

Sử dụng vật liệu trám tương thích với dây và mặt đường. Sau khi vật liệu đóng rắn, đấu nối bộ dò, kiểm tra tín hiệu và thử khả năng phát hiện phương tiện.



3. Những lỗi cần tránh khi cắt vòng từ

• Cắt rãnh sai kích thước hoặc không đúng vị trí.
• Để cạnh rãnh sắc làm hỏng dây dẫn.
• Đấu nối sai hoặc nối dây không kín.
• Không xoắn dây dẫn về bộ dò đúng kỹ thuật.
• Sử dụng vật liệu trám không phù hợp.
• Không kiểm tra hoạt động sau khi lắp đặt.

4. Lựa chọn bộ dò vòng từ phù hợp

Bên cạnh kỹ thuật thi công, việc lựa chọn bộ dò phù hợp cũng ảnh hưởng đến hiệu quả vận hành barrier. MAG BRD05 là bộ dò vòng từ một kênh có thể sử dụng trong hệ thống kiểm soát phương tiện khi đáp ứng yêu cầu kỹ thuật của công trình.
